产品特点
● 滚珠螺杆驱动，防颗粒结构
● 重复定位精度：普通级±0.02mm精密级±0.005mm
● 结构紧凑、维护方便、可靠性高可根据下表自行选配马达
● 马达安装可选：外置直联、左折并行、右折并行、下折并行
● 可二轴/三轴/四轴等多种组合方式

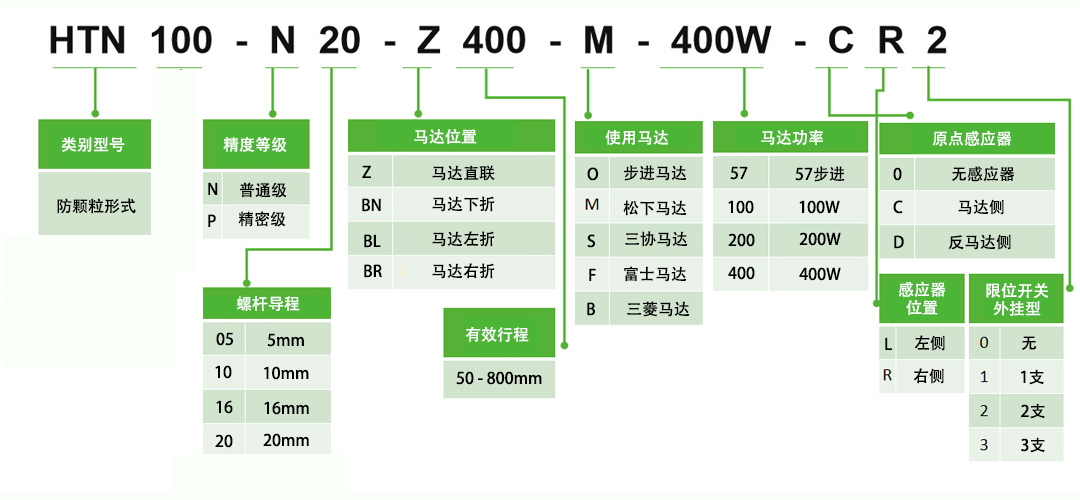

订购示例

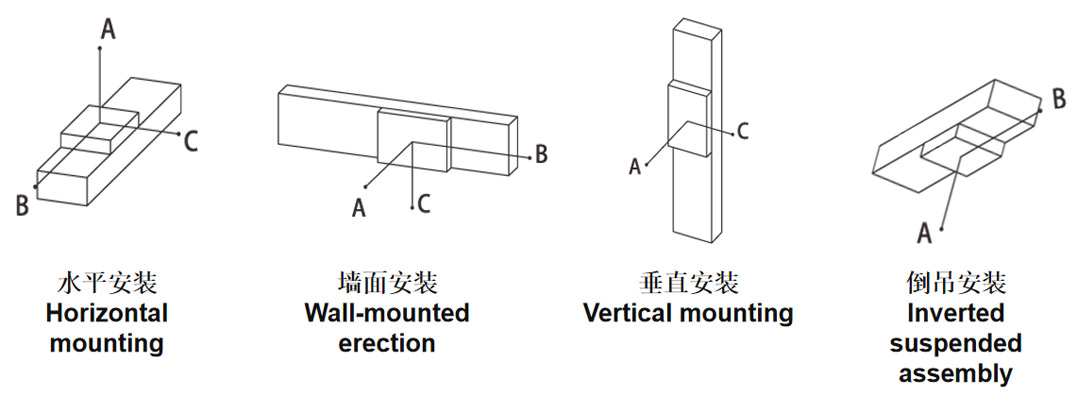

安装形式
规格指标
型号规格 | 使用马达 | 本体宽度 | 重复定位精度 | 导程 | 最大搬运重量(kg) | 最高速度 (mm/s) | 行程(mm) 及允许最高允许速度(mm/s) | |||||||||||
水平使用 | 垂直使用 | 50-600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1100 | 1200 | ||||||
HTN100 | 400W | 100 | ±0.02 | 5 | 30 | 17 | 250 | 250 | 230 | 200 | 190 | 180 | ||||||
10 | 25 | 12 | 500 | 500 | 460 | 410 | 360 | 310 | ||||||||||
16 | 18 | 10 | 800 | 800 | 740 | 660 | 580 | 500 | ||||||||||
20 | 15 | 8 | 1000 | 1000 | 930 | 830 | 730 | 630 | ||||||||||
HTN140 | 400W | 140 | ±0.02 | 5 | 95 | 40 | 250 | 250 | 220 | 200 | 190 | 150 | 150 | 150 | 140 | 130 | ||
10 | 70 | 21 | 500 | 500 | 450 | 400 | 380 | 310 | 300 | 300 | 2820 | 260 | ||||||
16 | 50 | 16 | 800 | 800 | 730 | 640 | 610 | 500 | 480 | 480 | 450 | 420 | ||||||
20 | 40 | 14 | 1000 | 1000 | 910 | 800 | 760 | 630 | 600 | 600 | 650 | 530 | ||||||
40 | 25 | 10 | 1500 | 1500 | 1260 | 1200 | 1200 | 1130 | 1060 | |||||||||
