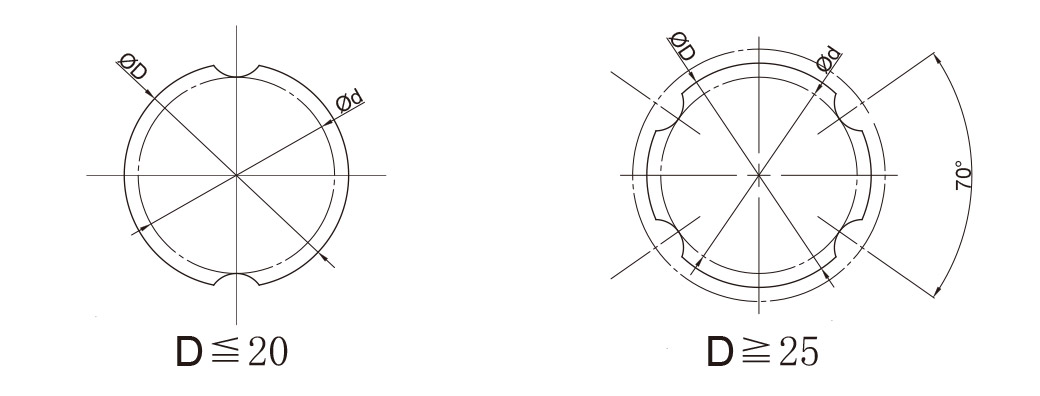

小直径(Φd)

5.25

7.27

8.97

11.82

14.72

18.63

23.43

28.53

38.3

47.05

外径(ΦD h7)

6

8

10

13

16

20

25

30

40

50

质量(kg/m)

0.22

0.39

0.6

1.03

1.56

2.44

3.8

5.49

9.69

15.19

容许外径公差公差(μm)

0
-15

0
-15

0
-18

0
-18

0
-18

0
-21

0
-21

0
-25

0
-25

0
-30

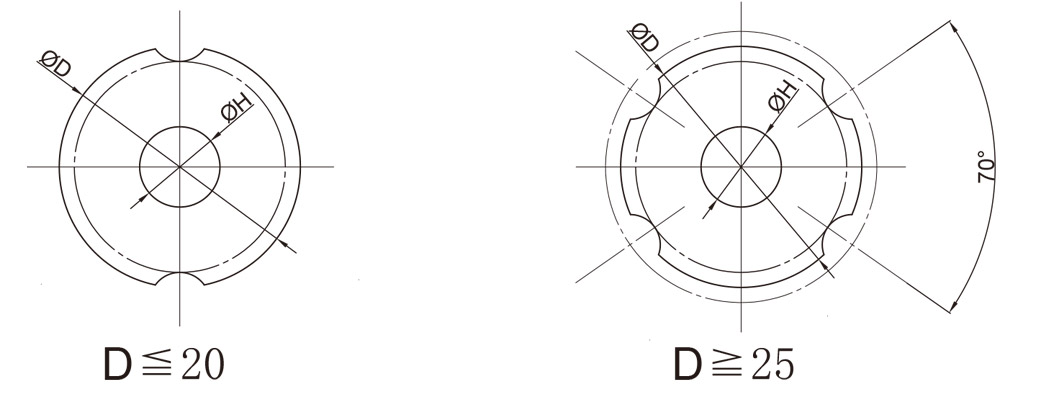

小直径(Φd)

2

3

4

7

8

10

15

16

20

26

外径(ΦD h7)

6

8

10

13

16

20

25

30

40

50

质量(kg/m)

0.177

0.33

0.506

0.872

1.25

1.82

2.92

3.93

6.75

11.4

容许外径公差公差(μm)

0
-15

0
-15

0
-18

0
-18

0
-18

0
-21

0
-21

0
-25

0
-25

0
-30

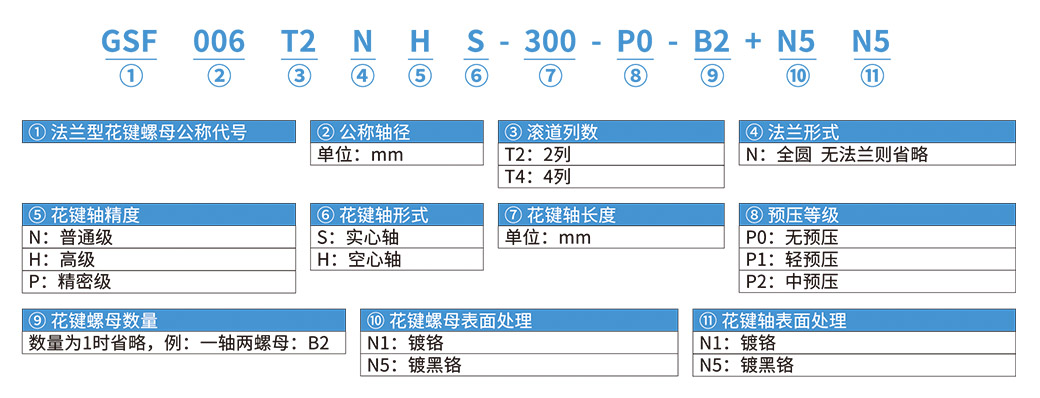

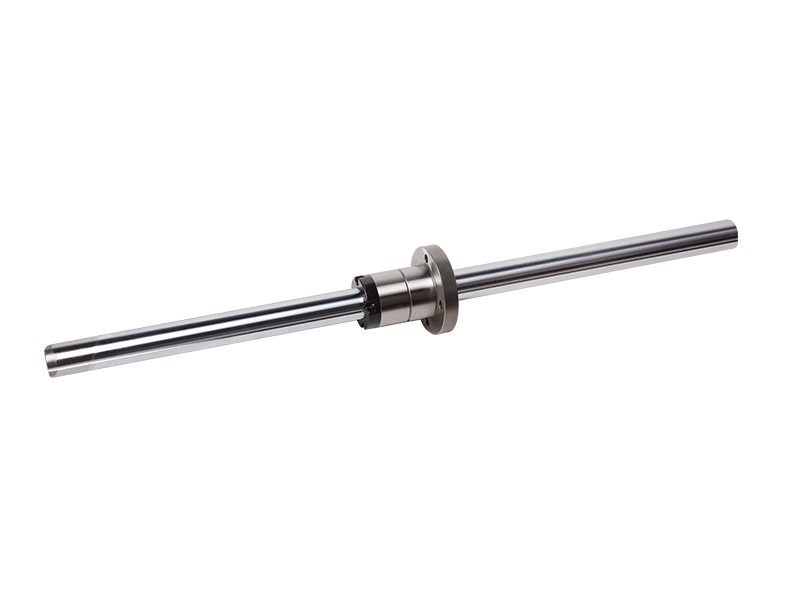

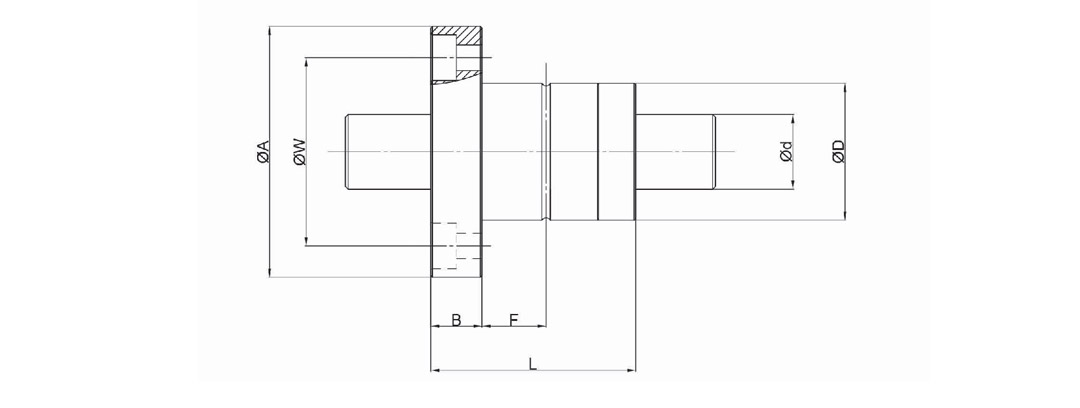

d

D

L

A

B

F

油孔

W

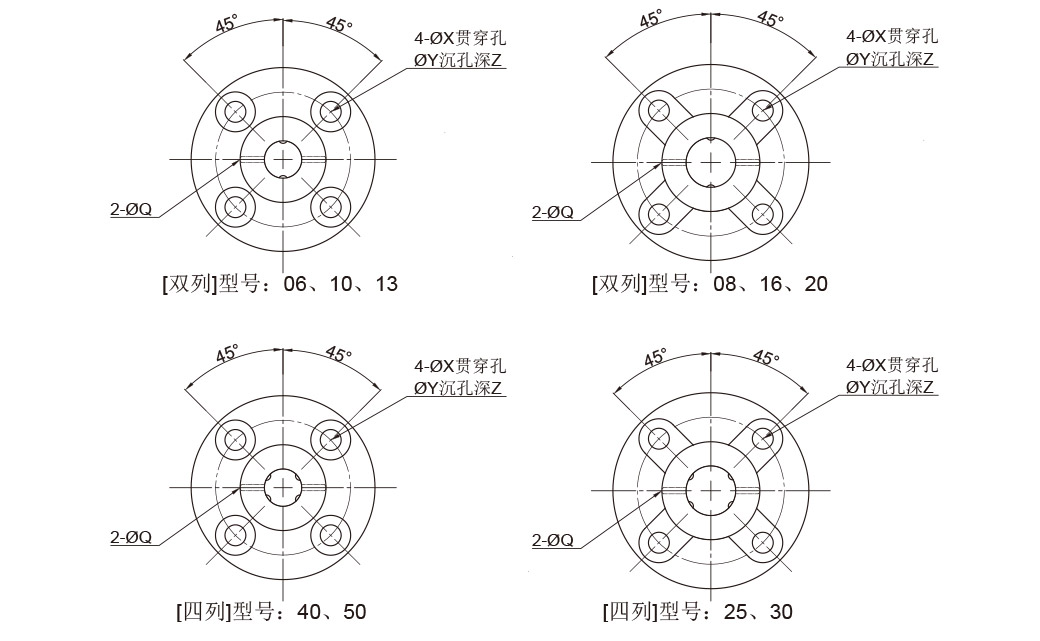

安装孔

h7

Q

X

Y

Z

GSF006

6

2

14

25

30

6

7.5

1

22

3.4

6.5

4.5

GSF008

8

2

16

27

32

8

7.5

1.5

24

3.4

6.5

4.5

GSF010

10

2

21

33

42

9

10.5

1.5

32

4.5

8

4

GSF013

13

2

24

36

44

9

11

1.5

33

4.5

8

4.5

GSF016

16

2

31

50

51

10

18

2

40

4.5

8

6

GSF020

20

2

35

56

58

10

18

2

45

5.5

9.5

5.4

GSF025

25

4

42

71

65

13

26.5

3

52

5.5

9.5

8

GSF030

30

4

47

80

75

13

30

3

60

6.6

11

8

GSF040

40

4

64

100

100

18

36

4

82

9

14

12

GSF050

50

4

80

125

124

20

46.5

4

102

11

17.5

12

C

C_O

C_T

C_OT

M_A1

M_A2

花键外筒

花键轴

kgf

kgf

kgf ·m

kgf·m

kgf ·m

kgf ·m

g

kg/m

GSF006

137

225

0.46

0.76

0.39

3.48

36.7

0.22

GSF008

137

225

0.6

0.99

0.39

3.82

47

0.39

GSF010

285

397

1.62

2.25

0.95

8.53

100

0.6

GSF013

396

540

2.89

3.94

1.5

12.46

117

1.03

GSF016

545

849

4.77

7.43

3.71

26.09

226

1.56

GSF020

724

1109

7.9

12.09

5.53

38

303

2.44

GSF025

1003

1593

21.99

43.01

10.35

68.59

458

3.8

GSF030

1160

1980

30.26

62.93

15.68

93.27

633

5.49

GSF040

2972

4033

105.37

176.05

36.59

246.34

1430

9.69

GSF050

4086

5615

179.89

304.35

51.58

428.72

2756

15.19
