独特的GBU 40°角接触设计，以最小的摩擦力驱动，同时该设计不仅具有高灵敏度，还具有高刚性。

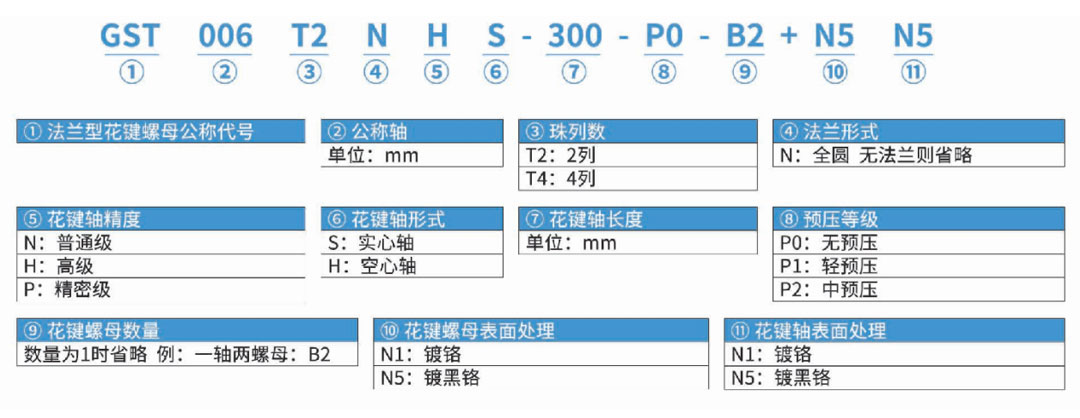

成套产品型号排列示例
GSF、GST 花键轴截面形状
实心花键轴横截面形状（单位:mm）
数据 /公称轴径(mm) | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 30 | 40 | 50 |
小直径(Φd) | 5.25 | 7.27 | 8.97 | 11.82 | 14.72 | 18.63 | 23.43 | 28.53 | 38.3 | 47.05 |
外径(ΦD h7) | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 30 | 40 | 50 |
质量(kg/m) | 0.22 | 0.39 | 0.6 | 1.03 | 1.56 | 2.44 | 3.8 | 5.49 | 9.69 | 15.19 |
容许外径公差公差(μm) | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
空心花键轴截面形状（单元:mm）
数据 /公称轴径(mm) | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 30 | 40 | 50 |
小直径(Φd) | 2 | 3 | 4 | 7 | 8 | 10 | 15 | 16 | 20 | 26 |
外径(ΦD h7) | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 30 | 40 | 50 |
质量(kg/m) | 0.177 | 0.33 | 0.506 | 0.872 | 1.25 | 1.82 | 2.92 | 3.93 | 6.75 | 11.4 |
容许外径公差公差(μm) | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |

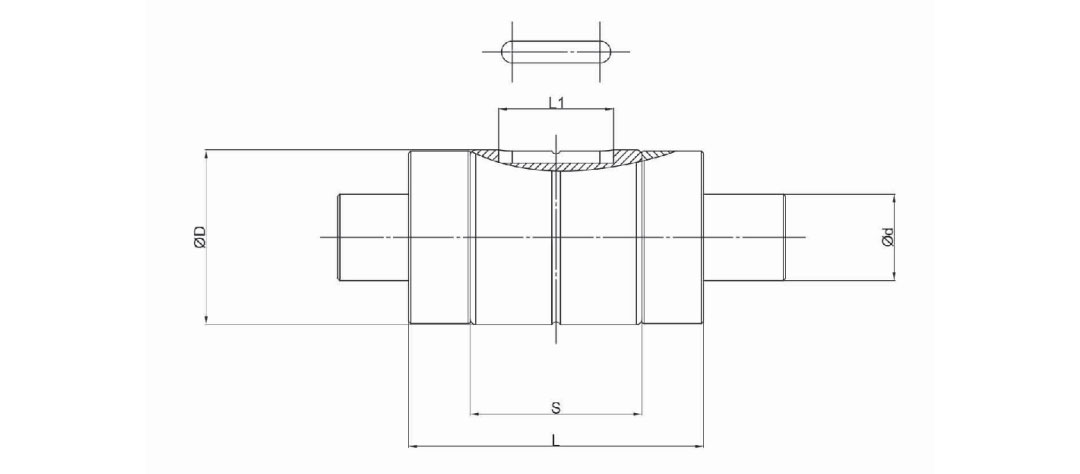

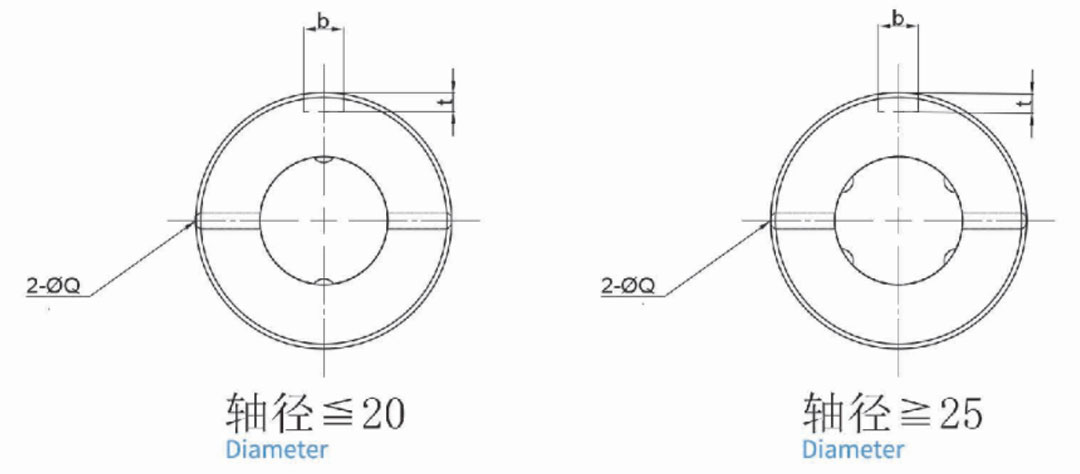

规格尺寸表
| 型号名称 | 轴径 | 滚珠列 | 滚珠花键螺母主要尺寸 | 键槽尺寸 | |||||
| d | D | L | S | L1 | 油孔 | b | t | ||
| h7 | Q | H8 | +0.050 | ||||||
| GST006 | 6 | 2 | 14 | 25 | 16.7 | 10.5 | 1 | 2.5 | 1.2 |
| GST008 | 8 | 2 | 16 | 27 | 15.7 | 10.5 | 1.5 | 2.5 | 1.2 |
| GST010 | 10 | 2 | 21 | 33 | 20 | 13 | 1.5 | 3 | 1.5 |
| GST013 | 13 | 2 | 24 | 36 | 23 | 15 | 1.5 | 3 | 1.5 |
| GST016 | 16 | 2 | 31 | 50 | 34 | 17.5 | 2 | 3.5 | 2 |
| GST020 | 20 | 2 | 35 | 56 | 39.7 | 29 | 2 | 4 | 2.5 |
| GST025 | 25 | 4 | 42 | 71 | 50.3 | 36 | 3 | 4 | 2.5 |
| GST030 | 30 | 4 | 47 | 80 | 60 | 42 | 3 | 4 | 2.5 |
| GST040 | 40 | 4 | 64 | 100 | 70 | 52 | 4 | 6 | 3.5 |
| GST050 | 50 | 4 | 80 | 125 | 91 | 58 | 4 | 8 | 4 |
| 型号名称 | 基本额定负荷 | 基本额定扭矩 | 容许静力矩 | 质量 | ||||
| C | Co | CT | CoT | MA1 | MA2 | 花键外筒 | 花键轴 | |
| kgf | kgf | kgf ·m | kgf ·m | kgf ·m | kgf ·m | g | kg/m | |
| GST006 | 137 | 225 | 0.46 | 0.76 | 0.39 | 3.48 | 14 | 0.22 |
| GST008 | 137 | 225 | 0.6 | 0.99 | 0.39 | 3.82 | 16 | 0.39 |
| GST010 | 285 | 397 | 1.62 | 2.25 | 0.95 | 8.53 | 37 | 0.6 |
| GST013 | 396 | 540 | 2.89 | 3.94 | 1.5 | 12.46 | 52 | 1.03 |
| GST016 | 545 | 849 | 4.77 | 7.43 | 3.71 | 26.09 | 130 | 1.56 |
| GST020 | 724 | 1109 | 7.9 | 12.09 | 5.53 | 38 | 188 | 2.44 |
| GST025 | 1003 | 1593 | 21.99 | 43.01 | 10.35 | 68.59 | 285 | 3.8 |
| GST030 | 1160 | 1980 | 30.26 | 62.93 | 15.68 | 93.27 | 395 | 5.49 |
| GST040 | 2972 | 4033 | 105.37 | 176.05 | 36.59 | 246.34 | 843 | 9.69 |
| GST050 | 4086 | 5615 | 179.89 | 304.35 | 51.58 | 428.72 | 1758 | 15.19 |
1kgf≈9.8N
