产品特点
滚珠丝杠传动，半密封结构
重复定位精度:
● 标准级：±0.02mm
● 精密级：±0.005mm
结构紧凑，维护方便，可靠性高
可根据下表自行选配马达
马达安装可选:
● 外置直联
● 左折并行
● 右折并行
● 下折并行
提供多种多轴组合（双轴、三轴、四轴等）

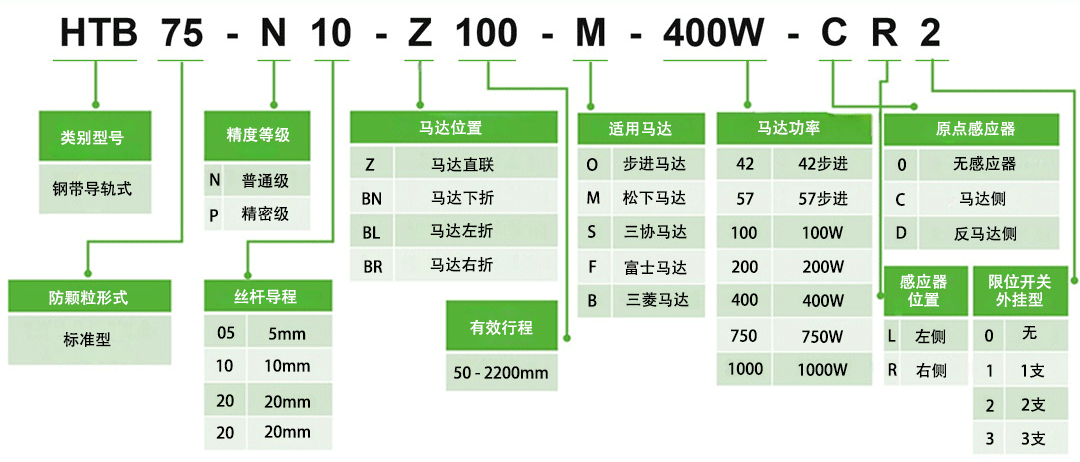

订购示例

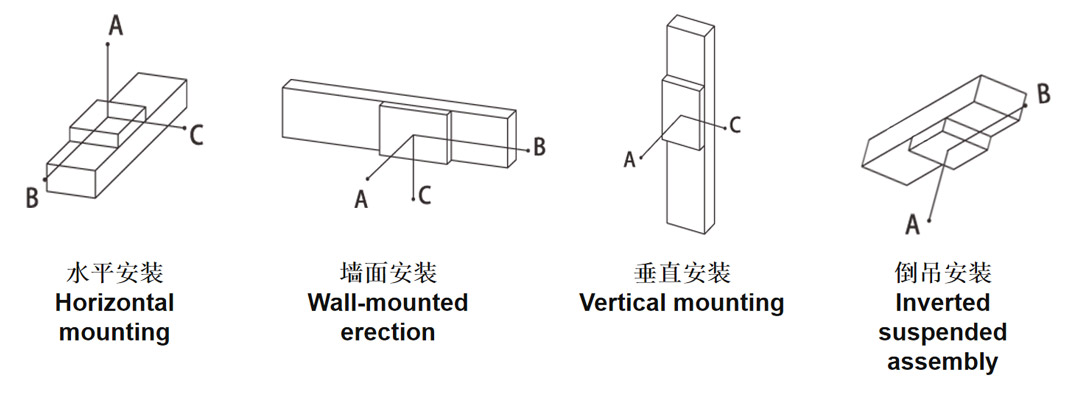

安装形式
规格指标
型号规格 | 使用马达 | 本体宽度 | 重复定位精度 | 导程 | 最大搬运重量(kg) | 最高速度 (mm/s) | 行程(mm) &以及允许运行速度上限mm/s) | ||||||||||||||||
水平使用 | 垂直使用 | 50-600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1100 | 1200 | 1300 | 1500 | 1700 | 2000 | 2200 | ||||||
HTB75 | 400W | 75 | ±0.02 | 5 | 30 | 17 | 250 | 250 | 230 | 200 | 170 | ||||||||||||
10 | 25 | 12 | 500 | 500 | 460 | 400 | 340 | ||||||||||||||||
16 | 18 | 10 | 800 | 800 | 740 | 680 | 560 | ||||||||||||||||
20 | 15 | 8 | 1000 | 1000 | 920 | 800 | 680 | ||||||||||||||||
HTB100 | 400W | 100 | ±0.02 | 5 | 30 | 17 | 250 | 250 | 230 | 200 | 190 | 180 | |||||||||||
10 | 25 | 12 | 500 | 500 | 460 | 410 | 360 | 310 | |||||||||||||||
16 | 18 | 10 | 800 | 800 | 740 | 660 | 580 | 500 | |||||||||||||||
20 | 15 | 8 | 1000 | 1000 | 930 | 830 | 730 | 630 | |||||||||||||||
HTB130 | 400W | 130 | ±0.02 | 5 | 85 | 35 | 250 | 250 | 220 | 200 | 190 | 150 | 150 | 150 | 140 | 130 | |||||||
10 | 60 | 20 | 500 | 500 | 450 | 400 | 380 | 310 | 300 | 300 | 2820 | 260 | |||||||||||
16 | 45 | 14 | 800 | 800 | 730 | 640 | 610 | 500 | 480 | 480 | 450 | 420 | |||||||||||
20 | 35 | 12 | 1000 | 1000 | 910 | 800 | 760 | 630 | 600 | 600 | 560 | 530 | |||||||||||
40 | 20 | 8 | 1500 | 1500 | 1260 | 1200 | 1200 | 1130 | 1060 | ||||||||||||||
HTB180 | 750W | 180 | ±0.02 | 5 | 130 | 65 | 250 | 250 | 225 | 200 | 175 | 150 | 120 | 105 | 90 | 75 | 60 | ||||||
10 | 100 | 45 | 500 | 500 | 450 | 400 | 350 | 300 | 240 | 210 | 180 | 140 | 110 | ||||||||||
20 | 70 | 28 | 1000 | 1000 | 900 | 800 | 700 | 600 | 480 | 420 | 360 | 280 | 230 | ||||||||||
25 | 40 | 14 | 1250 | 1250 | 1125 | 1000 | 875 | 750 | 600 | 525 | 450 | 350 | 300 | ||||||||||
32 | 20 | 10 | 1000 | 1000 | 850 | 800 | 750 | 700 | 650 | 600 | 550 | 490 | 420 | ||||||||||
50 | 10 | 8 | 1500 | 1500 | 1300 | 1000 | 900 | 850 | 600 | 410 | |||||||||||||
64 | 5 | 4 | 1500 | 1500 | 1200 | 1000 | 800 | 690 | |||||||||||||||
HTB210 | 1000W | 210 | ±0.02 | 5 | 210 | 80 | 230 | 230 | 180 | 150 | 140 | 100 | 80 | 70 | 60 | ||||||||
10 | 150 | 65 | 460 | 460 | 360 | 310 | 290 | 200 | 160 | 130 | 110 | ||||||||||||
20 | 100 | 40 | 730 | 730 | 630 | 580 | 410 | 310 | 260 | 220 | |||||||||||||
25 | 75 | 25 | 1160 | 1160 | 1040 | 1000 | 930 | 810 | 720 | 620 | 410 | 320 | 230 | 200 | |||||||||
32 | 50 | 18 | 1170 | 1170 | 1010 | 930 | 660 | 500 | 420 | 360 | |||||||||||||
50 | 32 | 15 | 1500 | 1500 | 1250 | 830 | 650 | 470 | 410 | ||||||||||||||
64 | 15 | 8 | 1500 | 1500 | 1330 | 1010 | 850 | 720 | |||||||||||||||
