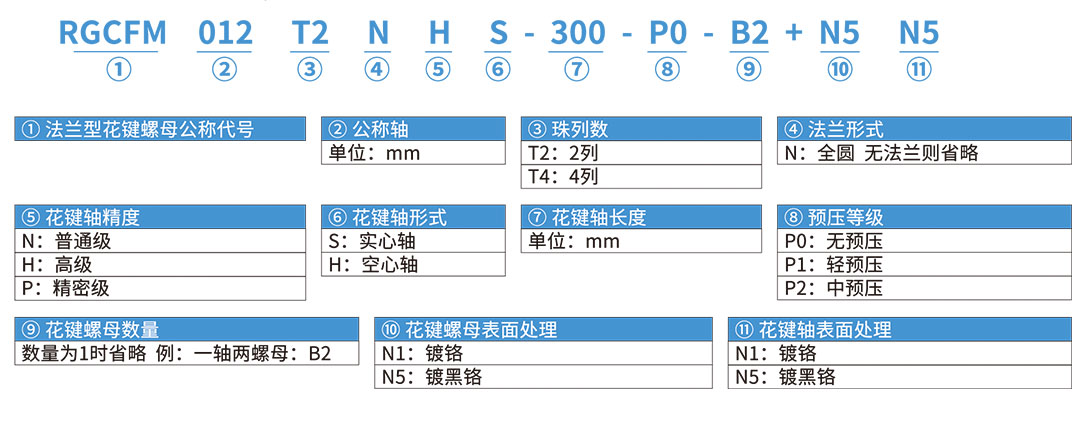

成套产品型号排列示例

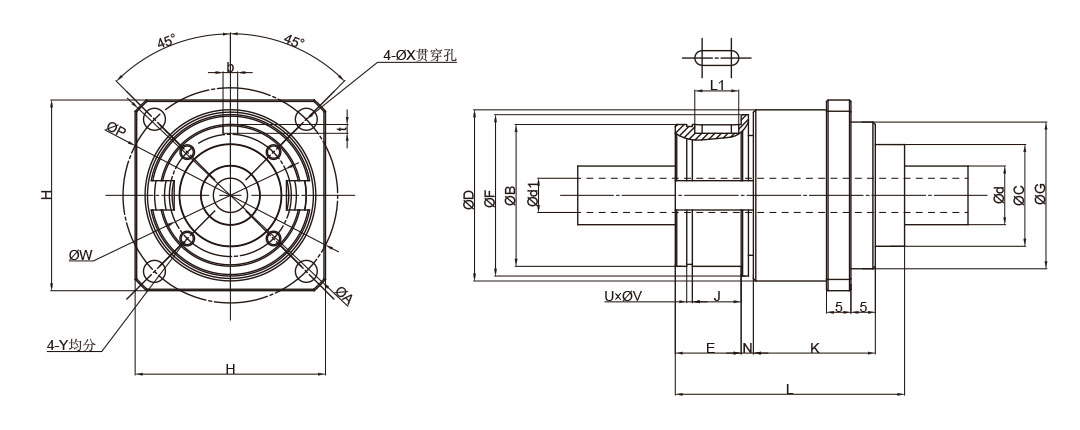

规格尺寸表
| 型号名称 | 直径 | 通孔 直径 | 滚珠列 | 支撑轴承额定负荷 | 旋转花键螺母主要尺寸 | 滚珠花键额定负荷 | ||||||||||||||||||||||
| d h7 | d1 | Ca (kgf) | Coa (kgf) | D | A | F | B | L | C | G | E | J | U | V | K | N | P | X | W | Y | H | L1 | b h8 | t +0.05 0 | Ca (kgf) | Coa (kgf) | ||
| RGCFM012 | 16 | 11 | 2 | 680 | 1260 | 35 | 52 | 33 | 29 | 47 | 21 | 30 | 13.5 | 10 | 1 | 28.2 | 25 | 2.5 | 44 | 4.5 | 25 | M3 | 39 | 9 | 3 | 1.8 | 545 | 849 |
单位：mm
1kgf≈9.8N
