通过将齿条花键轴和滚珠花键放置在同一位置，可以实现小型化和长行程。

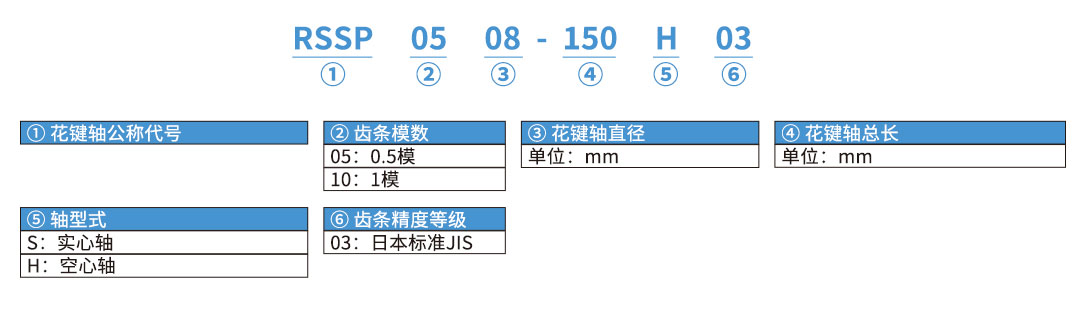

成套产品型号排列示例

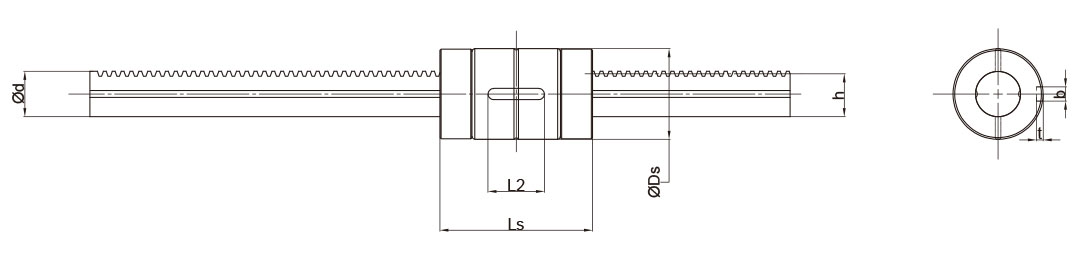

规格尺寸表
| 型号名称 | 滚珠丝杆部 | ||||||||
| 花键轴外径d | 模数 | 齿型 | 压力角 | 齿型基准高 h | 齿面硬度 HRC | 表面处理 | 齿面处理 | GTf/300 | |
| RSSP0508 | 8 | 0.5 | Straight teeth | 20° | 7.5 | 55~60 | grind | Wire cutting | 0.022 |
| 滚珠花键部 | 中空孔 | ||||||||||
| 基本额定负荷 | 基本额定扭矩 | 容许扭矩 MA | 螺母尺寸 | ||||||||
| C kgf | Co kgf | CT kgf ·m | CoT kgf ·m | 螺母重量 g | 外径 Ds | 长度 Ls | 长度 L2 | 键槽 | |||
| b | t | ||||||||||
| (69.3) | (114.2) | (0.3) | (0.5) | (0.27) | 16 | 16 | 27 | 10.5 | 2.5 | 1.2 | 4 |
注1: 中空孔为选购件。根据轴的长度，也可能不适用。
注2: 需要特殊的螺母形状时，请联系我们。
注3: 可生产的最大长度为max.300mm。需要超过上述长度的产品时，请联系我们。
单位：mm
