产品特点
● 滚珠丝杆驱动，内嵌式结构
● 重复定位精度：普通级±0.02mm精密级±0.005mm
● 结构紧凑、维护方便、可靠性高
● 可根据下表自行选配马达：马达安装可选：外置直联、左折并行、右折并行、下折并行
● 可二轴/三轴/四轴等多种组合方式

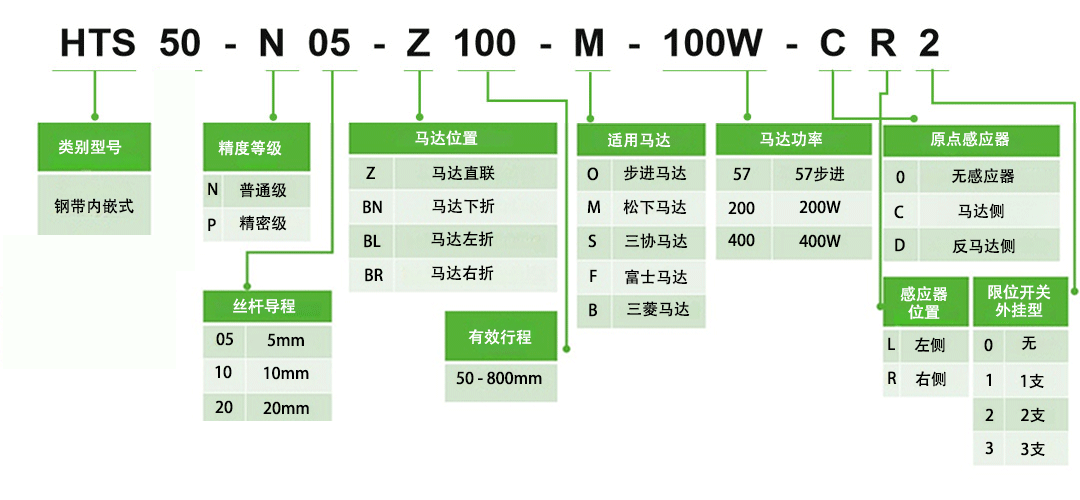

订购示例

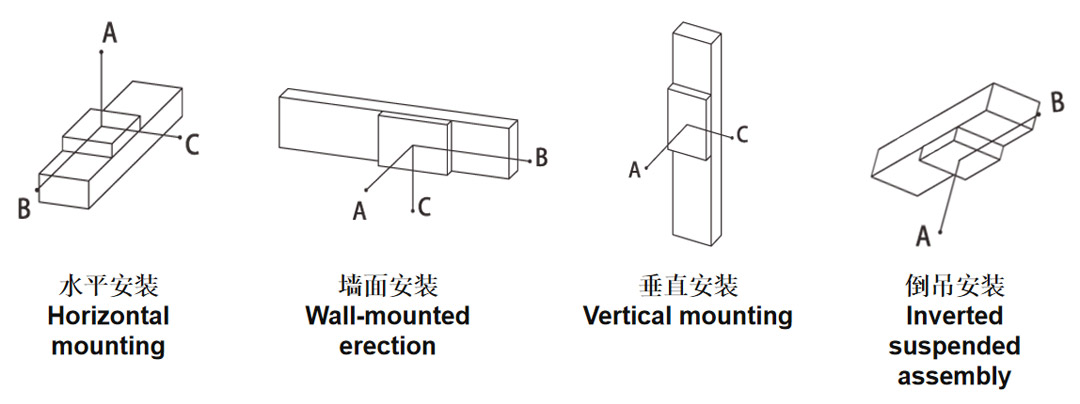

安装形式
规格指标
型号规格 | 使用马达 | 本体宽度 | 重复定位精度 | 导程 | 最大搬运重量(kg) | 最高速度 (mm/s) | 行程(mm) 以及允许最高运行速度mm/s) | |||||||||||
水平使用 | 垂直使用 | 50-600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1100 | 1200 | ||||||
HTS50 | 100W | 54 | ±0.02 | 5 | 30 | 10 | 250 | 250 | 225 | 200 | 175 | 150 | ||||||
10 | 15 | 5 | 500 | 500 | 450 | 400 | 350 | 300 | ||||||||||
20 | 10 | 2.5 | 1000 | 1000 | 900 | 800 | 700 | 600 | ||||||||||
HTS80 | 400W | 82 | ±0.02 | 5 | 50 | 15 | 250 | 250 | 225 | 200 | 175 | 150 | 125 | 75 | ||||
10 | 30 | 8 | 500 | 500 | 450 | 400 | 350 | 300 | 250 | 150 | ||||||||
20 | 12 | 2.5 | 1000 | 1000 | 900 | 800 | 700 | 600 | 500 | 300 | ||||||||
HTS120 | 400W | 120 | ±0.02 | 5 | 110 | 33 | 250 | 250 | 225 | 200 | 175 | 167 | 150 | 125 | ||||
10 | 88 | 22 | 500 | 500 | 450 | 400 | 350 | 333 | 300 | 250 | ||||||||
20 | 40 | 10 | 1000 | 1000 | 900 | 800 | 700 | 667 | 600 | 500 | ||||||||
32 | 30 | 8 | 1600 | 1600 | 1440 | 1280 | 1120 | 1067 | 900 | 800 | ||||||||
