产品特点
● 钢带导轨式结构
● 重复定位精度：普通级±0.02mm精密级±0.005mm
● 结构紧凑、维护方便、可靠性高
● 可根据下表自行选配马达：马达安装可选：外置直联、左折并行、右折并行、下折并行
● 可二轴/三轴/四轴等多种组合方式

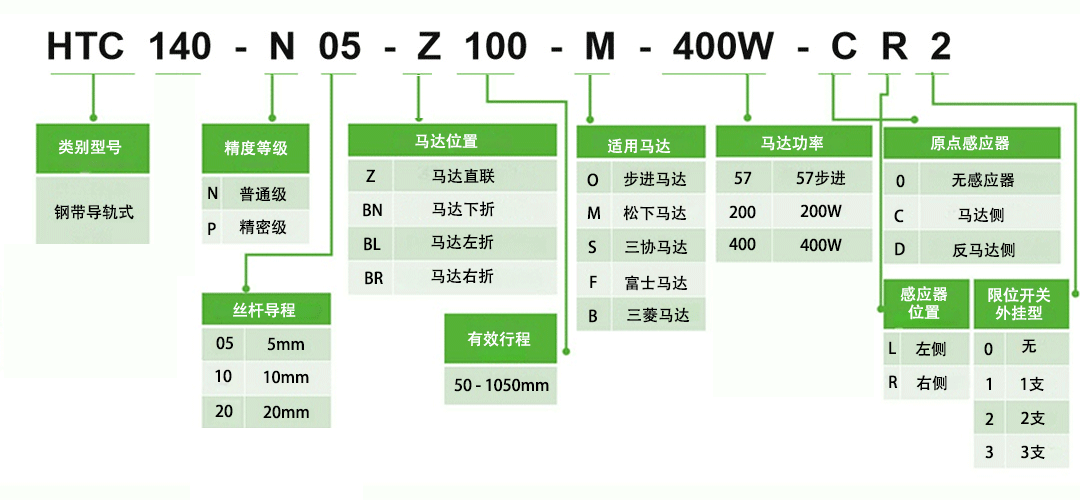

订购示例

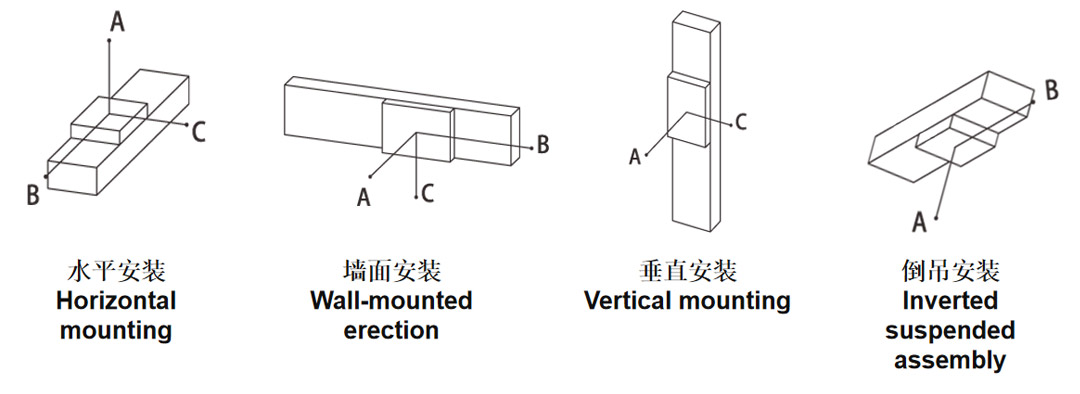

安装形式
规格指标
型号规格 | 使用马达 | 本体宽度 | 重复定位精度 | 导程 | 最大搬运重量(kg) | 最高速度 (mm/s) | 行程(mm) 及允许最高运行速度(mm/s) | |||||||||||
水平使用 | 垂直使用 | 50-600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1100 | 1200 | ||||||
HTC140 | 400W | 135 | ±0.02 | 5 | 110 | 33 | 250 | 250 | 225 | 200 | 175 | 150 | 125 | |||||
10 | 88 | 22 | 500 | 500 | 450 | 400 | 350 | 300 | 250 | |||||||||
20 | 40 | 8 | 1000 | 1000 | 900 | 800 | 700 | 500 | 500 | |||||||||
HTC170 | 750W | 170 | ±0.02 | 5 | 120 | 50 | 250 | 250 | 225 | 225 | 200 | 175 | 150 | |||||
10 | 120 | 40 | 500 | 500 | 450 | 450 | 400 | 350 | 300 | |||||||||
20 | 83 | 25 | 1000 | 1000 | 900 | 900 | 800 | 700 | 600 | |||||||||
40 | 50 | 10 | 2000 | 2000 | 1800 | 1800 | 1600 | 1400 | 1200 | |||||||||
